製作設備の一部をご紹介

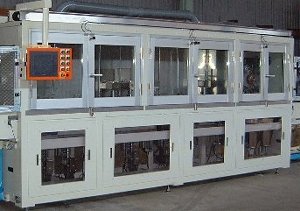

 直線搬送型 軸受超仕上げバリ取り装置
コンプレッサ軸受け部に特殊なテープによる超仕上げ加工とブラシによるバリ取り加工を行う装置です。

リフト＆キャリー動作の直線搬送方式でワーク搬送を行う方法を採用し、工程数の多いバリ取り工程を一設備内で全て行えるように設計されています。

同タイプのシリンダやシャフト等バリ取り装置も製作実績があります。

≪参考設備仕様≫
　幅：8m　奥行き：1.9m　高さ：2.1m　重量：約4t

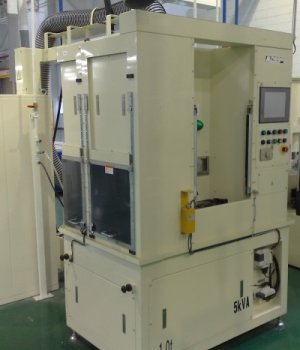

インデックス搬送型 軸受バリ取り装置
コンプレッサ軸受け部にブラシによるバリ取り加工を行う装置です。

インデックステーブルを使用した回転搬送方式でワーク搬送を行う方法を採用し、従来の直線搬送の物よりコンパクトサイズを実現しています。また、バフユニットを従来の背面からではなく設備上部に設置する事により、ツール交換が行いやすくなっております。

同タイプのシリンダやシャフト等のバリ取り装置も製作実績があります。

≪参考設備仕様≫
　幅：1.5m　奥行き：1.5m　高さ：2.2m　重量：約1.3t

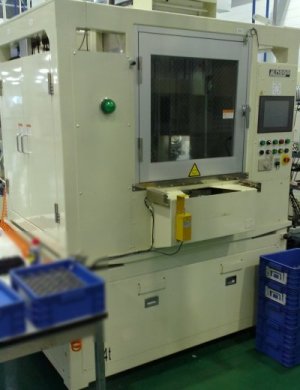

インデックス搬送型 ローラーピストン面取り装置
コンプレッサローラーピストン部に特殊なテープによる面取り加工とブラシによるバリ取り加工を行う装置です。

インデックステーブルを使用した回転搬送方式でワーク搬送を行う方法を採用し、テープヘッドを２軸制御にて使用する事により複数のサイズのワークに対応しています。また、弊社製のダイアフラムチャックを採用し面取り作業に不可欠な精度の良いチャッキングを実現しています。

≪参考設備仕様≫
　幅：1.5m　奥行き：1.6m　高さ：2.1m　重量：約1.4t

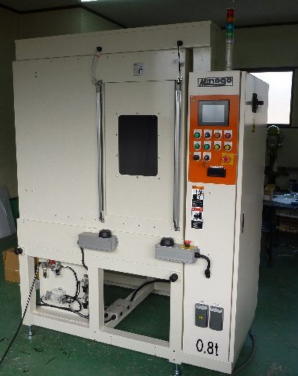

シャフトバリ取り装置
小型コンプレッサのクランクシャフトをＣＰホイルにてバリ取り加工を行う装置です。

手投入にてワークセットを行う方法を採用し、モーションコントロール制御と弊社製のダイアフラムチャックを組み合わせ、精度の良い偏芯軸加工を実現しています。

また、ツール取り付け治具のみの変更で容易にＣＰホイルからブラシ加工に仕様変更する事が可能です。

≪参考設備仕様≫
　幅：1.5m　奥行き：1.3m　高さ：2.1m　重量：約0.8t

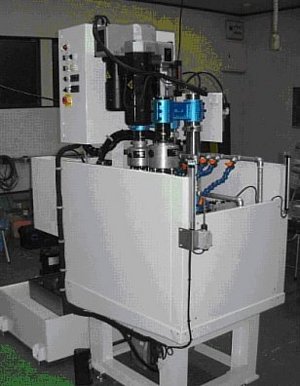

タッピングマシン
任意のワークにタッピング加工を行う装置です。

スギノマシン製のタッパーを使用し、手投入にてワークをセットし加工します。

上記の他、チェーン搬送方式のバリ取り装置や組み立て機等の製作実績もあります。
